GraphStudio 概述

TigerGraph GraphStudio™ 可视化图形工具使用户在可以在Web页面上快速管理图数据库。通过该工具,用户可以为图数据库设计图模型,创建图模型映射,加载数据,探索图数据以及编写GSQL查询。本文将简单介绍GraphStudio UI工具的基本情况并提供快速手册帮助用户迅速上手。
截止2018年6月,GraphStudio UI已经认证了如下版本的浏览器:
浏览器
Chrome
Safari
Firefox
Opera
支持版本
54.0+
11.1+
59.0+
52.0+
若你使用的浏览器不在上述列表中,我们不能保证GraphStudio的所有功能都能够完整运行。
请确认在你的浏览器设置中已经打开对于JavaScript和cookies的支持。

使用云端GraphStudio工具

如果你在TigerGraph云环境中使用GraphStudio,则你可以直接通过浏览器打开GraphStudio工具。

使用在本地安装的GraphStudio工具

对于本地部署而言,系统默认的监听端口号为14240。任何计算机都可以通过以下链接,在浏览器中打开GraphStudio工具:
http://<your_tigergraph_server_ip_address>:<your_tigergraph_server_port>
在v1.2版本中,GraphStudio的默认TCP/IP端口从44240改为14240。此举是为了避免与Zookeeper发生端口冲突。
如果GraphStudio UI的界面不显示,可能是由于系统的可视化服务还没有打开。要确认该服务状态,你可以在该服务器的linux shell中输入命令:
$ gadmin status vis
如果该服务处于关闭状态,可使用以下命令启用该服务:
$ gadmin start vis
如果你仍旧无法打开GraphStudio工具,请检查你的防火墙规则,并将14240端口向public开放。
$ firewall-cmd –zone=public –add-port=14240/tcp –permanent

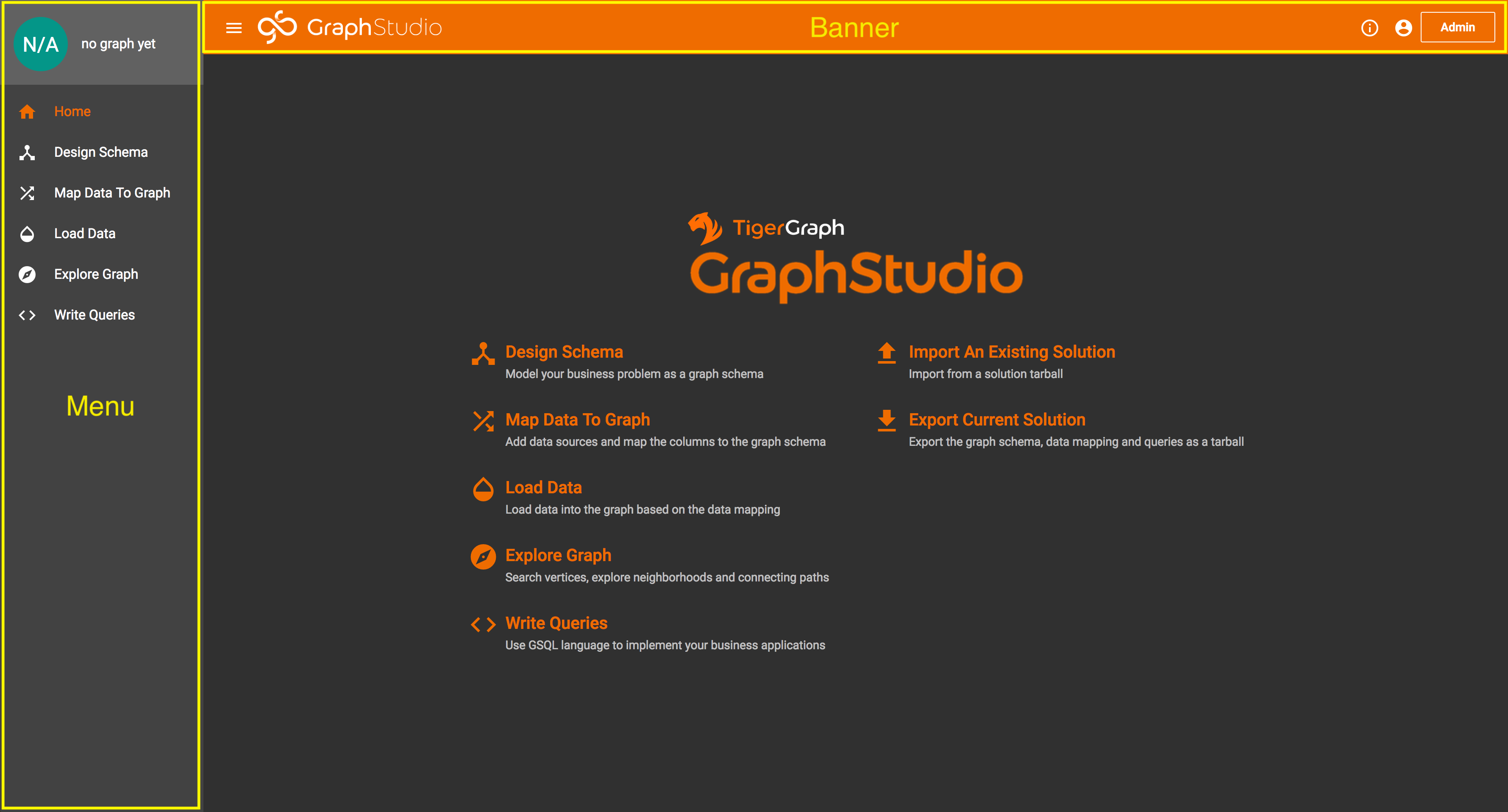

主页

GraphStudio工具的主页包含了它最重要的五大功能的入口,分别是:设计图模型、将数据映射到图、加载数据、探索图以及编写查询。 用户也可以在左侧的菜单栏中找到每个功能的链接。 每个功能都有属于本功能的专属页面。 如果想要显示或是隐藏左侧菜单栏,可以点击左上角的菜单按钮:
。 点击顶端横幅上的可回到主页面
。 点击
按钮则会前往Admin Portal管理工具。 (详见:Admin Portal UI Guide)。

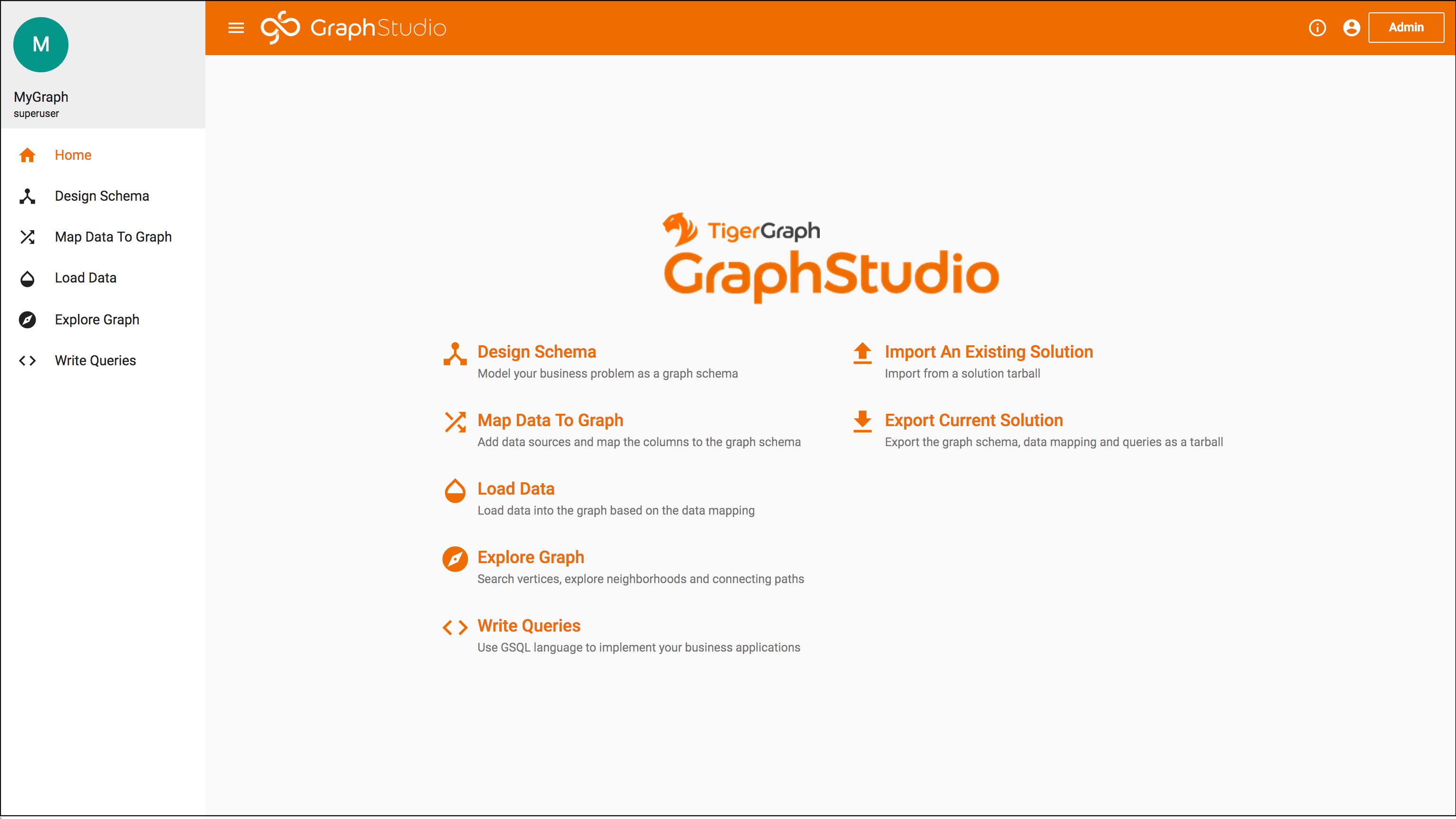

在深色主题与浅色主题之间切换

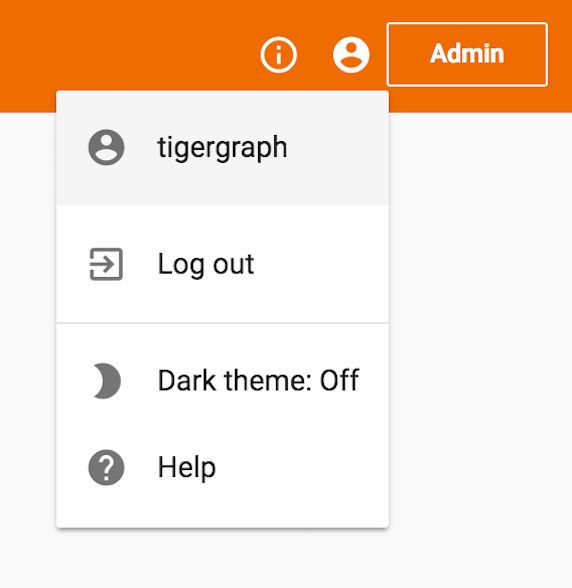

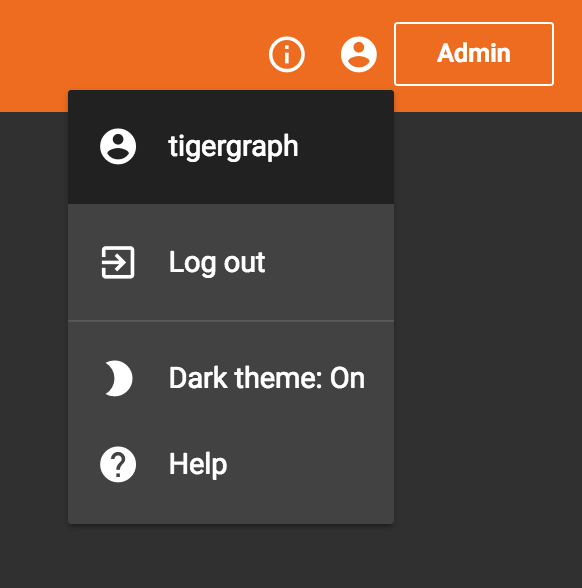

GraphStudio界面提供两种主题色: 深色主题和浅色主题。其中深色为默认主题。 你可以点击用户按钮
将深色主题改为Off状态,从而切换为浅色主题:

GraphStudio在线试用系统(Online Test Drive)

通过在线地址,访问GraphStudio在线试用系统: https://testdrive.tigergraph.com.cn/

GraphStudio在线s试用为每个用户提供了多个TigerGraph系统的实例,每个实例对应一个特定的商业场景。这些实例中的每一个都拥有一个独立的GraphStudio接口,并且预载了该应用场合下所需的数据和查询。这些用于演示的环境被设置为只读模式。用户可以使用已经预装好的查询来熟悉和探索TigerGraph的功能,但不能保存对于图模型,加载作业和查询本身的任何改动。相关的保存按钮也都是灰色的。

GraphStudio工具的限制

有一部分功能目前只能在GSQL中完成,而在GraphStudio中无法实现:
设计图模型
  • 不支持用户自定义类(UDT)和不变二进制数据类(Fixed Binary Data Type)
  • 不支持从一组点类到另一组点类的边
  • 多图环境下的限制。具体详见用户访问控制
将数据映射到图
  • 不支持加载JSON格式的数据
  • 不支持创建对于一个MAP类属性的数据映射
  • 不支持用户自定义令牌函数(User-Defined Token Function)以及一些内建的令牌函数
加载数据
  • 在GSQL中编写的数据加载作业将不会显示在GraphStudio中
  • 不支持USING选项
  • 不支持多线程同步加载
编写查询
  • 不支持编写用户自定义函数
